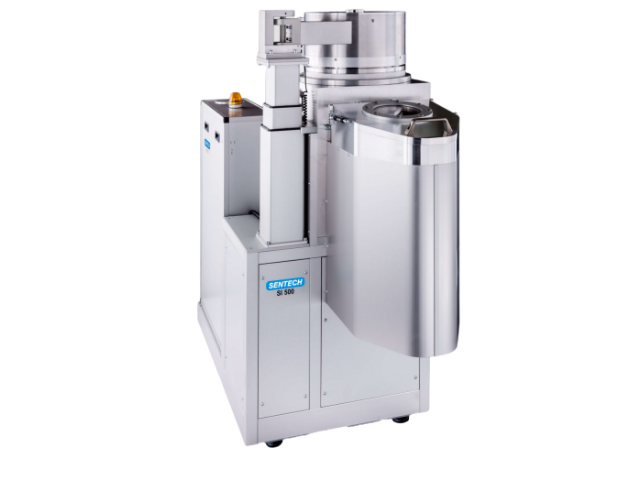

產品名稱:ICP感應耦合等離子刻蝕機
型號:ICP-RIE Plasma Etcher SI 500
SI 500-300用于最大200 mm x200 mm 的方片,特別適合石英光柵、微透鏡的刻蝕
SI 500為研發和小批量生產應用提供先進的ICP刻蝕工藝,具備高度的靈活性和模塊化設計特點。
SI 500的主要應用:SI 500通過感應耦合(ICP)方式產生高密度等離子體,按掩膜(例如介質掩膜、光刻膠掩膜或金屬掩膜)圖形、實現范圍廣泛的刻蝕工藝,包括對寬禁帶化合物半導體(例如SiC等)、III-V族化合物(例如GaAs、InP、GaN、InSb等)、II-VI族化合物(例如HgCdTe等)、介質、石英、玻璃、硅 和硅化合物(例如SiGe)等材料的選擇性刻蝕。
SI 500的主要特點:包括平板式ICP感應耦合等離子 體源、下電極動態溫度控制、高傳導真空系統、多 尺寸樣片間的靈活切換、遠程現場控制器RFC控制原理。
SENTECH的平板三螺旋天線(PTSA)ICP源高效 率地將ICP射頻功率耦合到等離子體、能生成完全 的感性耦合的高密度等離子體(自由基、離子、電 子),可工作在低壓力、刻蝕時樣品襯底上具有極 低的直流自偏壓,實現低損傷刻蝕工藝,例如量子點和量子線刻蝕。
SI500可實現的先進工藝應用,還包括低等離子功率時的高深寬比刻蝕工藝(例如用100W射頻功率刻蝕光子晶體)、GaAs和SiC中的通孔刻蝕、以及在石英和玻璃上的微透鏡刻蝕等。
SI 500通過增加DRIE模塊,還可實現深硅刻蝕。
SENTECH等離子工藝設備均在潔凈室內制造。高 效裝配、高產能和清潔環境,為SENTECH用戶帶 來了高質量、高可靠性的設備。
SENTECH通過專業的、受過良好培訓的工程師團隊、為全球用戶提供良好的本地化服務、快速的售 后服務響應、以及全面和長期的技術支持。
主要特點與核心指標
■ 加工尺寸:最大6英寸直徑晶圓、向下兼 容4英寸和更小的晶圓片或不規則碎片
■ 采用平板三螺旋天線,通過電介質板、將 射頻功率耦合到等離子體中
■ 最高等離子體密度可到1E12 cm-3 上、下電極間的距離可電動調節反應腔室:本底真空≤ 1E-6 mbar,真 空漏率≤ 2E - 4 mbar · l/s
■ 下電極溫度控制:溫度控制范圍-20°℃~+200°℃,溫度控制精度±1°℃
■ 集成式氣路柜,質量流量計MFC與反應腔室間的距離不超過150 cm,可以實現工藝氣體的快速切換
■ 激光終點檢測器:激光波長670 nm,測量速度<1 s,帶x-y電動位移,行程范圍25 mm x 25 mm
■ 預真空室位于反應腔室的外側,實現“穿墻式”安裝
