磁控濺射和離子束輔助相結合的系統技術是許多高性能薄膜制程的理想工藝，可以使用在高端鍍膜和半導體制程等多個環節。

工藝原理：

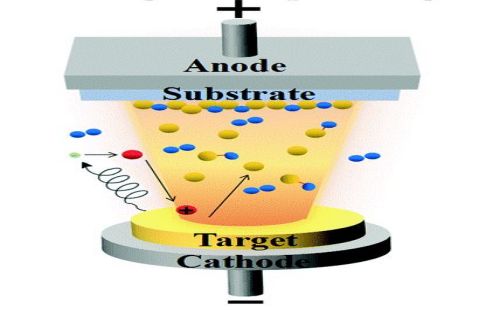

磁控濺射是一種最基本的氣相沉積（PVD）工藝，是一種氣態等離子體的沉積技術，該生成的氣態等離子體被磁場限制在沉積材料靶的空間內。靶的表面被等離子體中的高能離子侵蝕，釋放出的原子穿過真空環境并沉積在基板上形成薄膜。

離子束輔助沉積是在濺射沉積過程中，輔助離子源照射在基板上形成電場用于提高成膜速率，改善成膜的物理密度和機械性能。

制備功能：

為了提高濺射鍍膜工藝水平，我們?cè)谙到y(tǒng)中設計了離子束輔助沉積的磁控濺射工藝系統，該工藝在常用磁控濺射的系統中增加了離子束輔助沉積工藝，使濺射到基片的膜層的致密性更好，成膜速度更快，是表面要求超硬成膜的理想工藝。

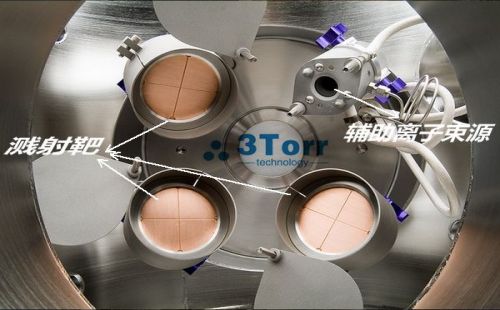

設備可選配單/多靶磁控濺射加離子束輔助組合沉積工藝，系統適用于多種金屬和絕緣材料成膜工藝。

配備具有磁控濺射和離子束輔助系統，濺射速率比傳統工藝更高，濺射靶滿足特殊材料沉積要求。

設計基板平行暴露在濺射源有效范圍，同時兼具輔助離子源照射角度，基板支架為多邊行星旋轉功能。

多段式石英燈加熱器裝置，快速使腔室和基片加熱到工藝溫度(最高到300°C)。

系統配備實時沉積速率控制單元，運用石英晶體測厚儀將測得的沉積速率調整電源反饋控制單元，控制濺射電流以調節成膜速率。

可選配直流脈源沖或RF電源為磁控濺射電源，更廣泛適應各種金屬和絕緣材料濺射成膜，包括氧化物、氮化物等材料的成膜工藝。（見附件：PVD沉積材料表）

選配離子源輔助系統，在沉積金屬氧化物或氮化物膜時，該系統非常有助于改善膜的物理密度、光學和機械性能，更適合各類超硬鍍膜系統。還可以用于鍍膜前清洗和蝕刻基板提高附

著力。

工藝特點：

磁控濺射沉積不需要熔化和蒸發原材料，這導致了比其他PVD技術更多的優勢：

幾乎所有材料都可以通過磁控濺射沉積，而不論其熔化溫度如何；

可以根據基板和膜層的要求縮放靶頭并將其放置在腔室中的任何位置。

可以沉積合金和化合物的薄膜，同時保持與原始材料一致的物理結構。

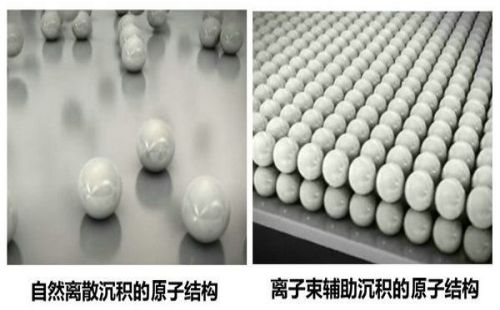

利用輔助離子源提供輔助沉積能量，在通過金屬靶的反應濺射來沉積氧化物或氮化物膜時，非常有助于改善膜的物理密度。

工藝優點：

離子束輔助的磁控濺射工藝的優勢是利用磁控濺射的高能特性和沉積不需要熔化和蒸發原材料的成膜特性，用離子輔助的能量加大濺射到基材表面的原子遷移率，提高成膜速度和密度，改善濺射成膜表面的附著力，是大面積快速成膜的最佳選擇。多種超硬AR膜層可快速沉積厚度達到10um以上。
